安捷伦1260 Infinity液相二元泵结构

安捷伦1260液相色谱仪的二元泵（典型型号G1312B/G1312C等）核心设计为“双通道、双柱塞串联集成式”，整体结构紧凑且功能分区明确，主要用于实现两种流动相的高压精确输送与梯度混合，满足高效液相色谱分析中对流量稳定性、梯度准确度的严苛要求，其最高耐压可达600 bar，流量范围覆盖0.1~5 ml/min，适配常规及快速分离场景。

一、双独立泵组件（A泵+B泵）

二元泵的核心动力来源于两套完全相同的独立泵组件，集成在同一个机壳内，分别对应A、B两个流动相通道，每套泵组件均包含泵驱动机构、泵头、主动入口阀及出口阀，可独立完成单一流动相的吸入与加压输送。

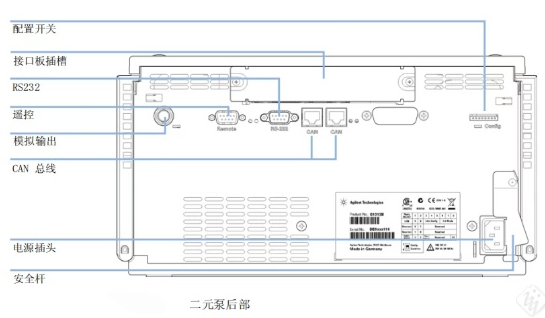

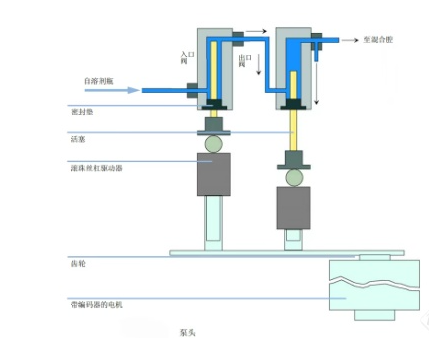

• 泵头：作为液体输送的核心执行部件，采用双柱塞串联设计，柱塞杆材质为高硬度蓝宝石，搭配可更换的泵头密封垫，能有效减少高压下的渗漏，延长使用寿命。泵头内设有泵腔，与入口、出口单向阀配合，完成“吸液-排液”的往复循环，柱塞的冲程可根据流速自动调节，冲程体积在一定范围内可灵活适配不同流量需求。

• 驱动机构：由伺服控制可变磁阻电机、滚珠丝杠驱动器组成，电机通过齿轮传动带动滚珠丝杠运转，进而驱动柱塞杆做精准的往复运动，实现流速的精确控制，流速调节精度可达0.001 ml/min，确保两种流动相的比例控制误差极小。

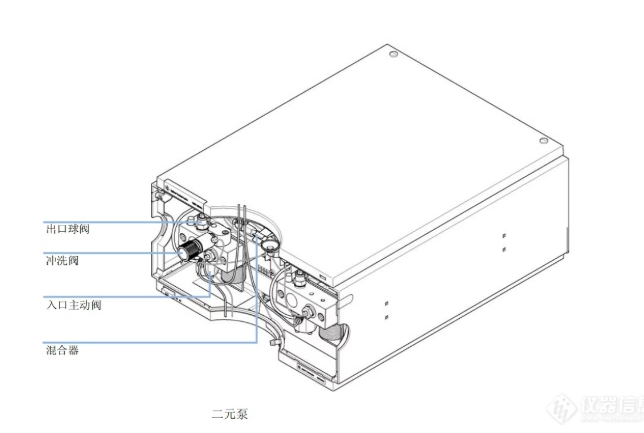

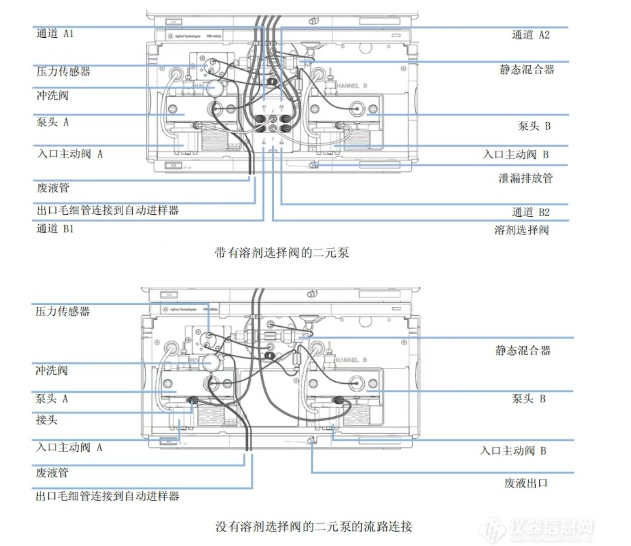

3.溶剂选择阀（可选）：部分型号配备四通道溶剂选择阀，可实现A1/A2、B1/B2两组溶剂的切换，最多可连接四种溶剂，但同一时间仅能使用两种不同属性的溶剂，提升了实验操作的灵活性，适配更多样的流动相体系。

4.冲洗阀：安装在泵出口处，内置PTFE滤芯，便于泵头的灌注与冲洗，在仪器启动或更换流动相时，可通过冲洗阀快速排出泵内气泡，确保流路通畅，减少实验误差。

5.单向阀：分为主动入口阀（带可更换滤芯）和出口单向阀，均采用宝石球与阀座的密封结构，可防止流动相倒流，保证液体单向输送。入口阀的启闭由程序自动控制，配合柱塞运动实现溶剂的精准吸入，出口阀则在泵腔压力达到设定值时自动开启，将高压流动相输送至后续流路。

6.压力传感器：安装在混合腔之后，可实时监测流路内的高压，将压力信号反馈至控制系统，当压力超出设定范围（过高或过低）时，仪器会自动报警并停止运行，防止因压力异常损坏泵体、色谱柱等核心部件，同时便于实验人员排查流路堵塞等故障。

二、混合与稳流模块：保障流动相均匀稳定

该模块主要负责消除泵输送过程中的压力脉动，并将两种流动相充分混匀，是保证色谱分析基线稳定、保留时间重现性的关键，核心部件包括混合腔、阻尼器和静态混合器，按“混合腔→阻尼器→混合器”的顺序串联在双泵组件之后。

• 混合腔：为低容积设计，是A、B两通道流动相的初步汇合点，两种高压流动相在此先进行初步混合，为后续的充分混匀奠定基础，同时可减少流动相切换时的体积误差，降低梯度延迟。

      2、阻尼器：又称缓冲单元，连接在混合腔与混合器之间，内部设有弹性膜或缓冲腔，主要作用是吸收双柱塞往复运动产生的周期性压力脉动，将“脉冲流”转化为“平滑流”，避免压力波动损伤色谱柱、导致检测器基线抖动，同时提升流量稳定性和保留时间重现性。
    3、静态混合器：位于阻尼器之后、进样器之前，内部设有迷宫式或多孔介质结构，通过多次分流-汇合产生强湍流，将初步混合的两种流动相彻底“打碎混匀”，确保梯度组成的均匀性，尤其适用于含TFA、缓冲盐或高粘度溶剂的体系，可有效降低混合噪声，避免保留时间漂移，标配35 μL（快速梯度）和100 μL（混合效果更优）两种体积可选，可根据实验需求配置。

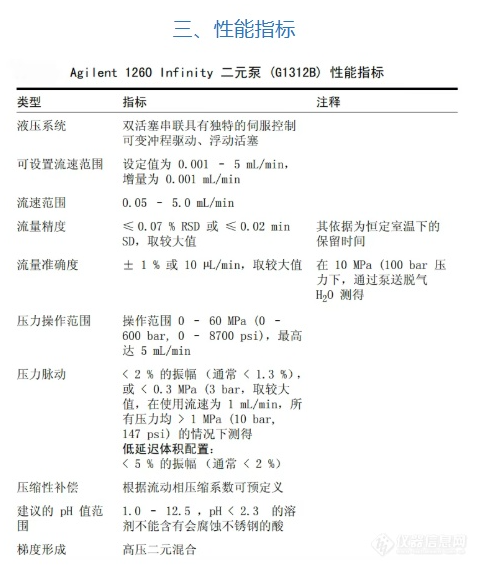

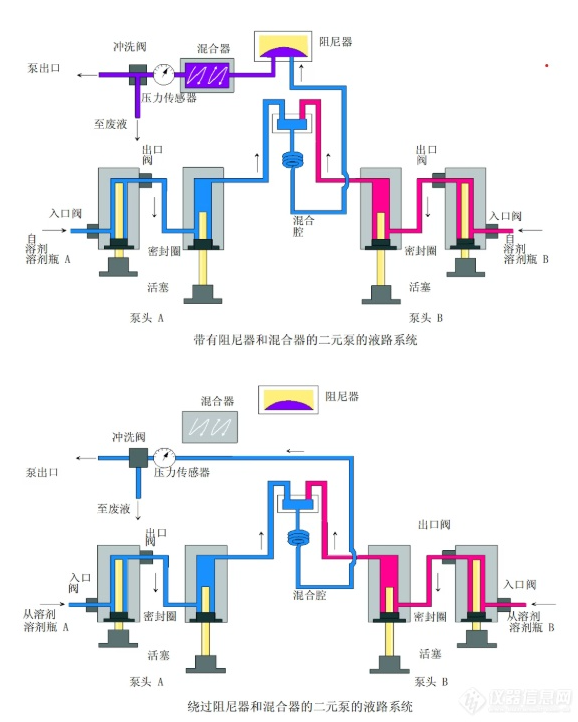

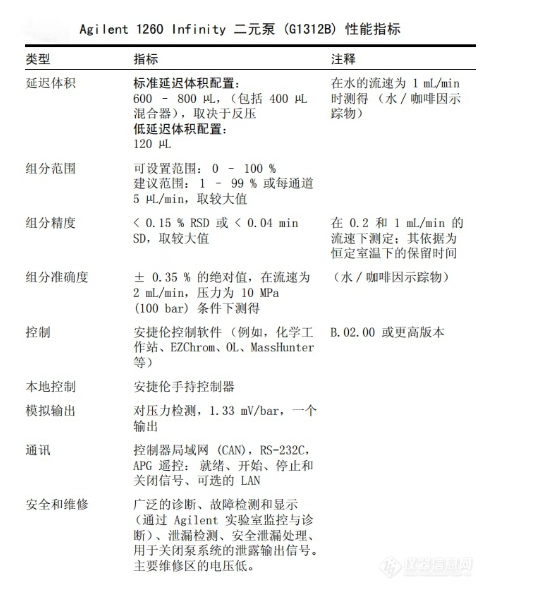

二元泵配备有一个压力脉动阻尼器和一个静态混合器。 泵的总延迟体积是 600-800 μL （取决于系统压力）。 混合器的体积为 400 μL。 对于需要最低延迟体积的情况 （例如快速梯度方法或低流速的梯度），可绕过阻 尼器和混合器。

三、整体流路与结构总结

安捷伦1260二元泵的整体流路顺序为：溶剂瓶→脱气机→A/B泵头（含单向阀、驱动机构）→混合腔→压力传感器→阻尼器→静态混合器→冲洗阀→进样器，充分体现了高压梯度混合的优势——梯度精度高、延迟体积小、响应速度快，可充分发挥快速分离和高分辨率色谱柱的性能，适配常规UV检测和LC/MS检测等多种应用场景，兼顾了常规分析与高端方法开发的需求。

其结构设计的核心亮点的是“双泵集成化”，既保证了两种流动相的独立精准控制，又通过紧凑的布局减少了仪器占用空间；同时可灵活配置延迟体积、溶剂选择阀等部件，兼顾了通用性与针对性，是安捷伦1260液相色谱仪实现高效、精准分析的核心动力来源。
