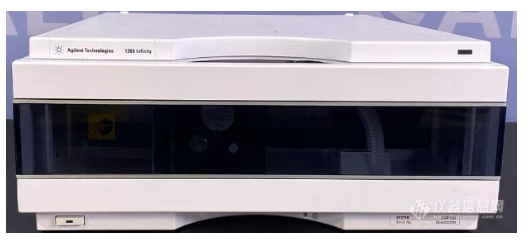

安捷伦1260 荧光检测器（FLD）结构

一、整体结构与光路原理
紧凑型机箱：模块化设计，光路、电路、流路分离，前面板可快速更换流通池与光源，尺寸约 178×343×432 mm，重量约 11.8 kg。
光路流程：氙闪灯→激发单色器→流通池→发射单色器→光电倍增管（PMT）→信号处理板→系统输出。
流路路径：色谱柱洗脱液→入口接头→流通池→出口接头→废液，标准流通池 8 μL、耐压 20 bar。

二、核心光学组件
1. 光源系统
氙闪灯（Xenon Flash Lamp）：20 W（节能模式 5 W），脉冲频率 296 Hz（单信号）/74 Hz（节能），寿命约 4000 h，光谱覆盖 200–900 nm，提供连续紫外 - 可见激发光。
光源校准单元：内置参考光路，实时监测光源强度漂移，自动补偿，保障波长精度与重现性。
2. 激发单色器
凹面全息光栅：F/1.6，闪耀波长 300 nm，固定带宽 20 nm，波长范围 200–1200 nm（含零级光）。
精密步进电机：驱动光栅定位，波长精度 ±1 nm，重复性 ±0.1 nm，用于选择特定激发波长。
3. 发射单色器
凹面全息光栅：F/1.6，闪耀波长 400 nm，固定带宽 20 nm，波长范围 200–1200 nm（含零级光）。
光学滤波片组：消除杂散光与瑞利散射，提升信噪比，适配不同发射波长。
4. 检测与信号处理单元
光电倍增管（PMT）：高灵敏度，响应范围 200–900 nm，低噪声，检测限≤5 fmol（蒽标准品）。
多信号处理模块：支持同时采集 4 个波长信号，时间程序可切换波长、响应时间、PMT 增益与基线模式。
数据采集速率：最高 74 Hz，满足快速色谱峰检测需求。
